在医学影像技术领域，CT（Computed Tomography）成像的空间分辨率直接决定了病灶检出、结构显示及临床诊断的准确性，而调制传递函数（Modulation Transfer Function，MTF）曲线作为量化评估CT系统空间分辨率的重要指标，是理解CT成像质量本质、优化设备性能及指导临床应用的关键工具。本文将从MTF曲线的基本原理出发，系统阐述其在CT成像中的参数意义、测量方法及临床实践价值。

MTF曲线源于信号处理领域，在CT成像中，其本质是量化CT系统对不同空间频率下物体细节的传递与还原能力。CT成像过程可视为“信号转换与传递”的过程：物体的实际解剖结构（如肺部小结节、肝脏病灶边缘）是“原始信号”，经CT扫描（X射线衰减、探测器接收、数据重建）后形成的图像是“输出信号”，MTF曲线则通过计算“输出信号调制幅度与原始信号调制幅度的比值”，直观反映CT系统对不同精细程度结构的还原效率。

从物理意义上看，CT图像的清晰度由“对高空间频率信号的传递能力”决定——高空间频率对应物体的细微结构（如血管分支、骨小梁），低空间频率对应物体的大尺寸轮廓（如器官形态、组织边界）。MTF曲线的核心作用在于：

• 客观量化空间分辨率：避免主观评价（如“图像清晰/模糊”）的偏差，以具体数值与曲线形态实现不同CT设备、不同扫描参数下空间分辨率的横向对比；

• 揭示成像系统局限：通过曲线衰减规律，明确CT系统在高空间频率下的信号损失程度，为设备校准、重建算法优化提供依据；

• 指导临床扫描参数选择：结合病灶大小与位置，依据MTF曲线选择兼顾分辨率与辐射剂量的扫描方案，平衡成像质量与临床安全性。

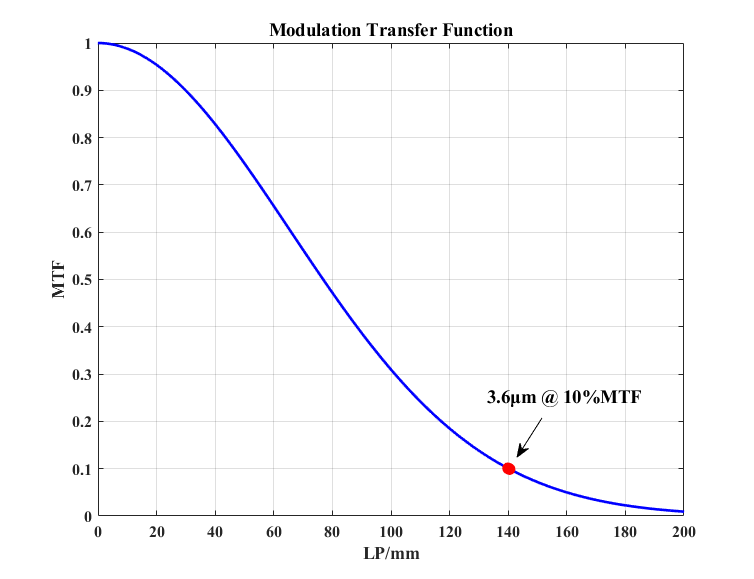

CT系统的MTF曲线通常以“空间频率（单位：lp/mm，线对/毫米）”为横坐标，“调制传递系数（即对比度的保留程度，MTC，取值0-1）”为纵坐标，辅以特定空间频率下的特征值（如MTF50、MTF10），其各参数的物理意义与临床关联如下：

1. 横坐标：空间频率（lp/mm）——反映结构精细程度

空间频率代表单位长度内物体的明暗交替次数（即线对数量），是衡量结构精细程度的核心指标。在CT成像中：

• 低空间频率：对应人体器官的宏观轮廓（如心脏、肝脏的整体形态），此频段MTF值普遍较高，代表CT系统对大尺寸结构的还原能力优异；

• 中空间频率：对应中等尺寸的解剖结构（如肺部段支气管、肾脏的肾锥体），是临床诊断中“结构识别”的关键频段，MTF曲线在此区间的稳定性直接影响病灶定位准确性；

• 高空间频率：对应细微结构（如肺小结节的边缘、骨皮质的骨小梁），此频段MTF值随空间频率升高而快速衰减，其衰减速率与幅度是区分不同CT设备分辨率性能的核心依据——衰减越慢、MTF值越高，说明设备对细微结构的显示能力越强。

2. 纵坐标：调制传递系数（MTC）——量化细节还原度

MTC取值范围为0-1，其数值大小直接反映CT系统对对应空间频率下结构细节的还原程度：

• MTC=1：表示CT图像完全还原了原始结构的明暗对比（仅理论状态，实际成像中因探测器噪声、重建算法误差等因素无法实现）；

• MTC=0：表示CT系统完全无法传递该空间频率下的结构信息，图像中对应细节完全丢失；

• 临床实用阈值：通常以MTF50（MTC=0.5时对应的空间频率）作为CT系统“有效空间分辨率”的评价指标——MTF50越高，说明系统在保持50%细节还原度的前提下，能显示的结构越精细。

此外，MTF10（MTC=0.1时对应的空间频率）常作为“极限空间分辨率”的指标，反映CT系统能分辨的最精细结构边界，多用于设备性能验收与质量控制（如CT设备装机时，需验证MTF10是否符合厂商给定的技术指标）。

CT系统MTF曲线的测量需遵循标准化流程，以确保结果的客观性与可比性，目前临床常用的测量方法主要包括“线对卡法”与“边缘响应法”，二者的原理与操作要点如下：

1. 线对卡法（标准体模法）

线对卡是含有不同空间频率（如1-10 lp/mm）的标准体模（多为铅制或钨制，嵌入有机玻璃中），测量步骤为：

• 将线对卡置于CT扫描视野中心进行扫描；

• 对扫描获得的线对卡图像，选取不同空间频率的线对区域，计算每个区域的“最大灰度值与最小灰度值的差值（ΔG）”；

• 以“ΔG与线对卡实际明暗对比度的比值”作为MTC，绘制“空间频率-MTC”曲线，即得到MTF曲线。

该方法操作简便、结果稳定，多用于CT设备的日常质量控制（如每月一次的分辨率检测），但受限于线对卡的空间频率范围（通常最高为10 lp/mm），无法测量极高空间频率下的MTF值。

2. 边缘响应法（Edge Response Function，ERF法）

边缘响应法基于“物体锐利边缘的CT图像灰度分布”计算MTF曲线，更贴近临床实际成像场景，步骤为：

• 扫描含有锐利边缘的体模（如铝块与空气的交界、有机玻璃与金属的交界），获取边缘区域的CT图像；

• 在图像中沿垂直于边缘的方向选取一条直线，测量该直线上的灰度值变化，得到“边缘响应函数（ERF）”——ERF曲线的陡峭程度反映边缘的锐利度；

• 对ERF进行微分运算，得到“线扩散函数（Line Spread Function，LSF）”，再对LSF进行傅里叶变换，最终得到MTF曲线。

MTF曲线并非单纯的 “技术参数”，其与临床诊断、设备管理及扫描方案优化密切相关，具体应用场景包括：

1.指导细微病灶的成像方案选择：临床中，不同病灶的尺寸与结构特征对应不同的空间频率需求，MTF曲线可帮助医师选择最优扫描参数。

2. 设备性能评估：实现不同CT系统的横向对比。

3. 辐射剂量优化：在分辨率与剂量间找到平衡点。

MTF曲线作为CT成像质量的 “量化标尺”，其价值不仅在于客观评估空间分辨率，更在于为临床诊断、设备管理与辐射防护提供科学依据，掌握MTF曲线的解析方法是提升设备质控水平的关键，理解MTF曲线与成像质量的关联，可更精准地选择扫描方案、解读图像细节，最终推动CT诊断水平的提升。
