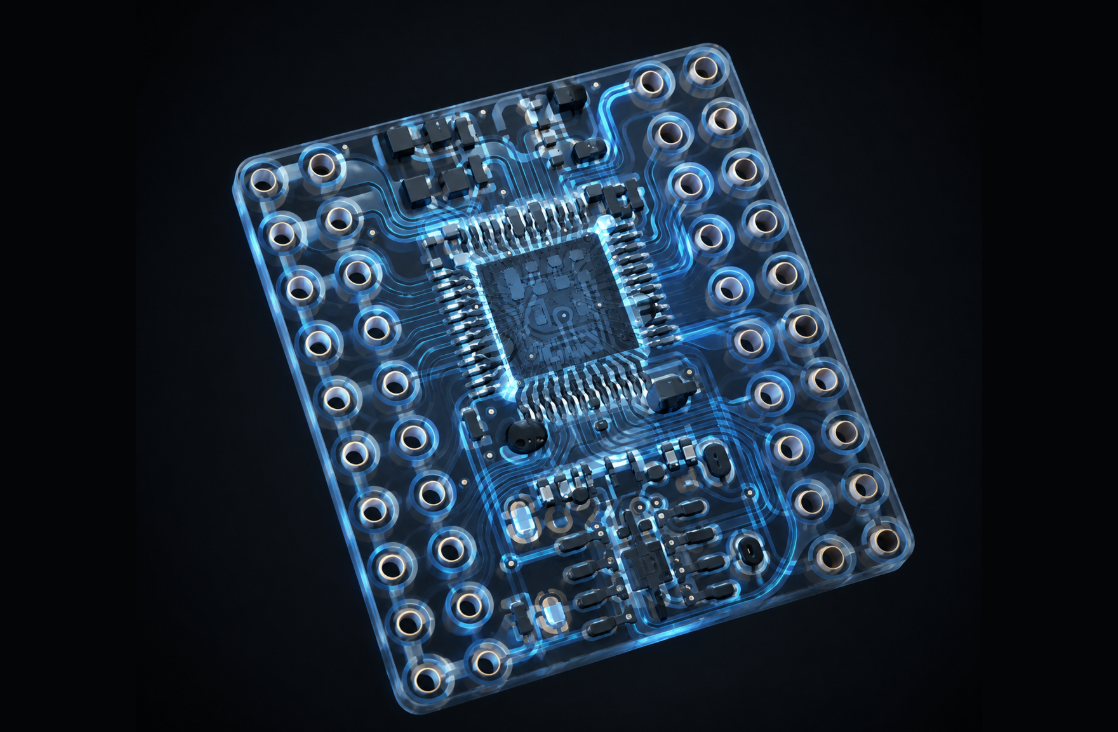

芯片半导体
挑战: BGA、FC 倒装芯片焊点缺陷:空洞(Void)、虚焊、开路、焊点桥连短路、焊球偏移、焊球变形、焊料浸润不足。
解决方案: 重建出三维立体数据,逐层切片并观察底部焊球,检出焊球空洞、桥连、缺失、偏移等缺陷,也可定量统计焊球空洞率。

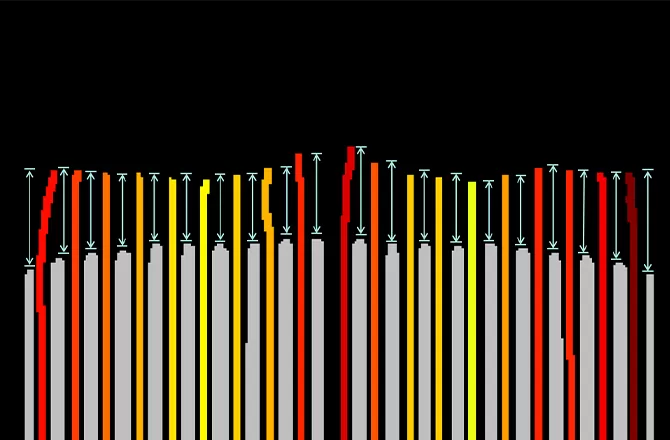

新能源电池
挑战: 卷绕 / 叠片极片错位,金属异物夹杂,极耳 Overhang尺寸不良,模组焊接不良等。
解决方案: 三维断层重建,逐层查看卷芯内部多层极片与隔膜真实状态,快速查看内部位置信息,夹杂物情况,一键测量Overhang尺寸以及虚焊和焊接裂纹空洞等缺陷。

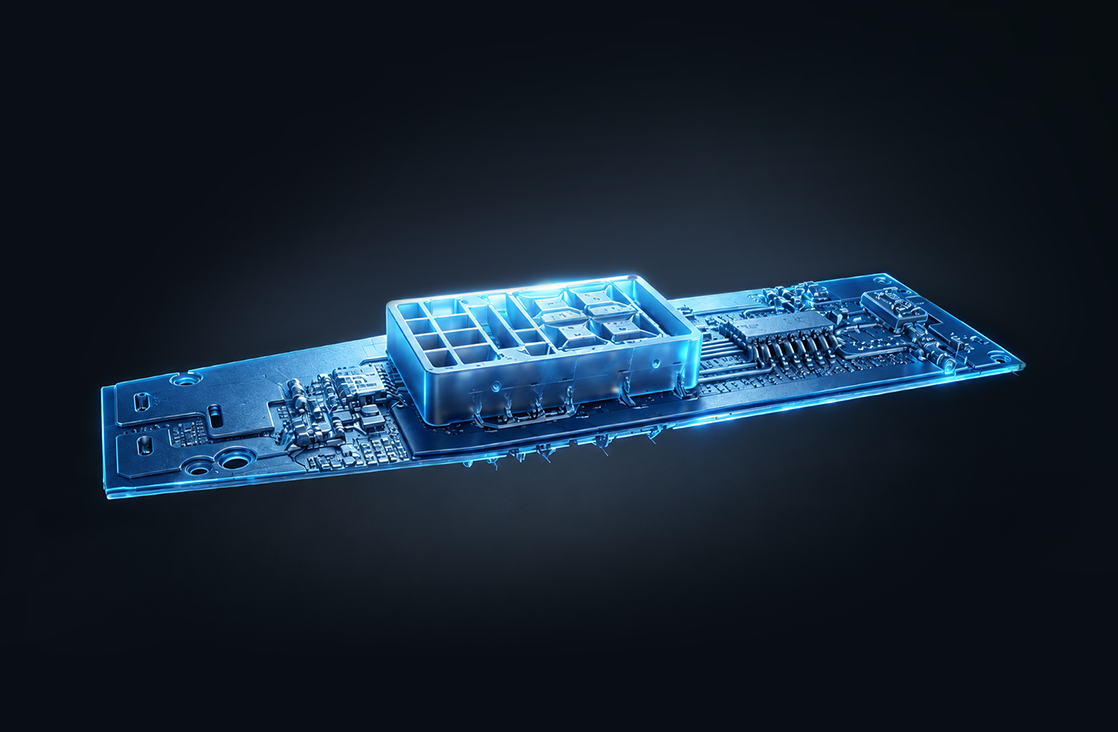

消费电子及电路板
挑战: 多层 PCB 内部埋孔、盲孔、通孔质量检测, BGA、QFN 底部焊点的空洞、虚焊、桥连等缺陷。
解决方案: 三维重建检测孔内空洞、孔壁裂纹、孔位偏移并做尺寸测量, CT 虚拟切片剥离遮挡,快速定量检测焊点空洞、虚焊、桥连等缺陷。

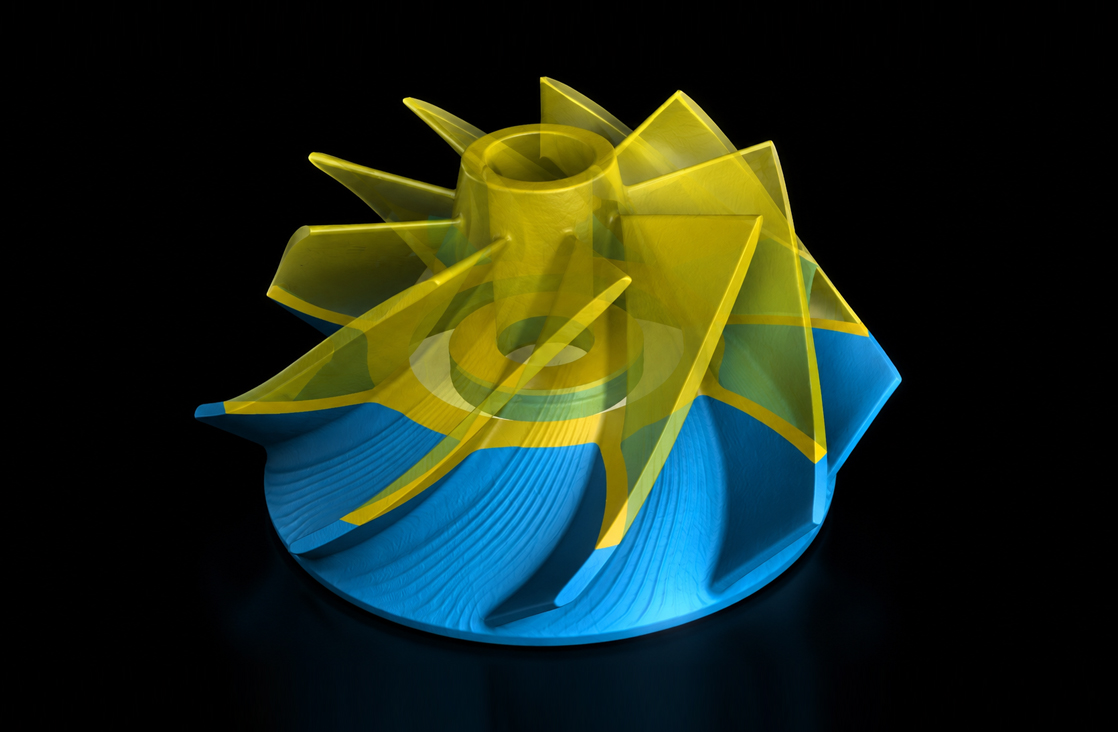

航空航天部件检测及计量
挑战: 航空铸件(涡轮叶片、壳体)内部缩孔、疏松、热裂纹等缺陷,航空管路、复杂精密流体零件结构复杂,难以检测。
解决方案: 工业 CT 三维重建,检出铸件内部微米级气孔、疏松、热裂纹,完成缺陷尺寸、体积定量测量,保障构件疲劳可靠性。通过虚拟剖切零件,对复杂内腔做非接触尺寸测量,检查内部毛刺、残留异物、流道形变等缺陷。
